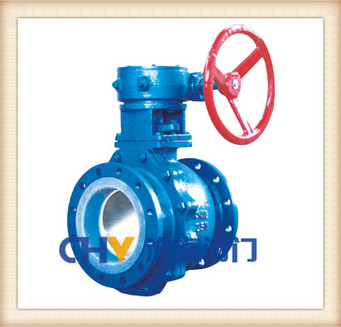

Q341F46渦輪襯氟法蘭球閥概述：
襯氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
Q341F46渦輪襯氟法蘭球閥-Q41F46手動襯氟球閥基本型號：
手動 | Q41F3 | 蝸輪 | Q341F3 |
Q41F46 | Q341F46 | ||
氣動 | Q641F3 | 電動 | Q941F3 |
Q641F46 | Q941F46 |
Q341F46渦輪襯氟法蘭球閥-Q41F46手動襯氟球閥技術規范：
設計標準 | GB12237 |
結構長度 | GB12221 |
法蘭標準 | JB/T79-94 |
GB9113.1-26 | |
檢驗試驗 | JB/T9092-99 |
驅動方式 | 手動、電動、氣動、蝸輪 |
Q41F46手動襯氟球閥主要零部件材料表：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
Z | C | P8 | R8 | R3 | R3 | ||
1 | 閥體／閥蓋 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
2 | 球體/閥桿 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
3 | 襯里／閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
4 | 填料/壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
Q41F46手動襯氟球閥主要外形和連接尺寸：
公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
PN1.6MPa | ||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
購買本公司襯氟球閥請按以下指示進行安裝：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
